前処理装置
（半自動／全自動）SAMPLE PREPARATION EQUIPMENT

INDEX

特長 メリット フロー 半自動型前処理装置 全自動型前処理装置

機器分析に必須の前処理工程を
オーダーメードで自動化。
検査精度・品質管理の向上と、
高い生産性を両立します。

装置の特長

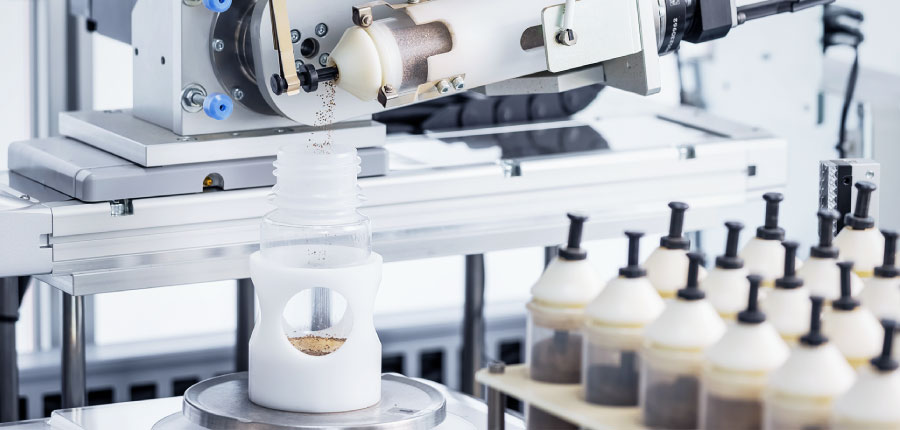

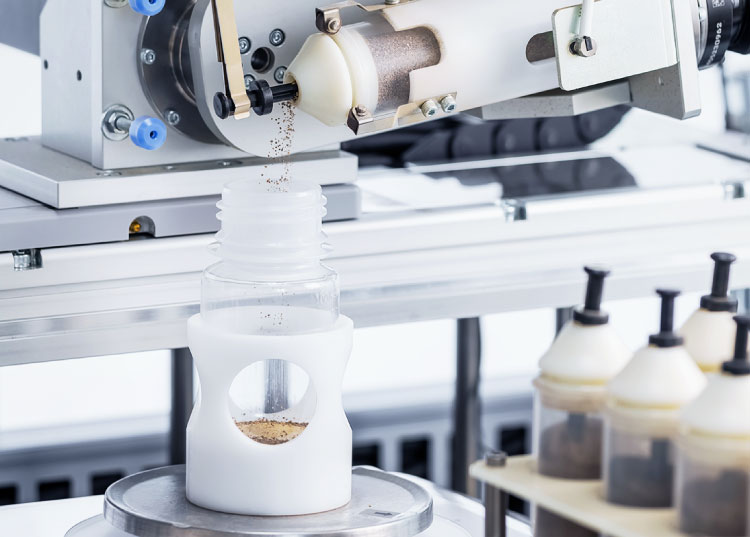

粉体・液体に特化した
高精度な秤量方式

独自のスプラインシャフトと検定付き電子天秤を組み合わせ、粉体・液体試料の精密秤量を実現。0.1gから10gまで、幅広い目標値に対応します。

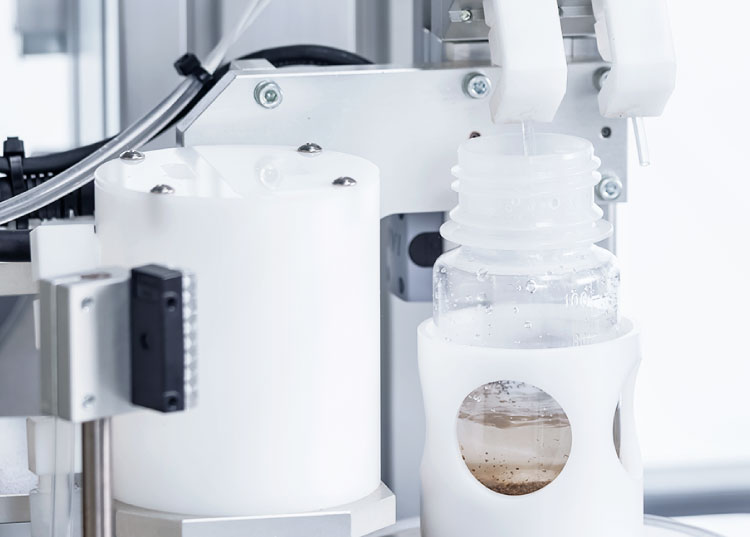

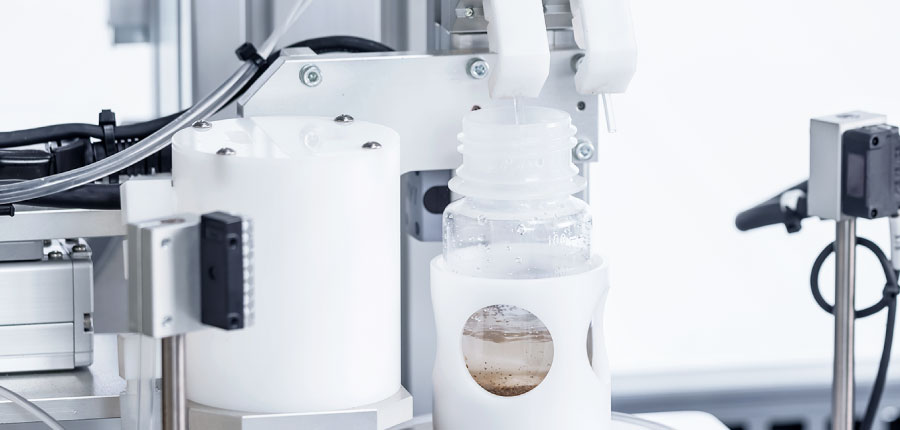

実秤量値を自動調整し
CV値±5％以内を実現

高精度な注液が可能な定量ポンプ（容積式ポンプ）を採用。希釈倍率に合わせて実秤量値を自動調整し、試料の濃度のバラつきをCV値±5％以内に抑えます。

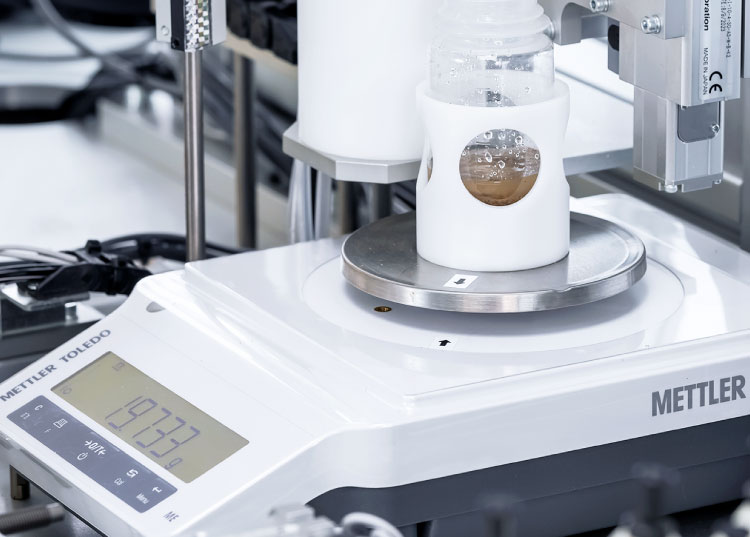

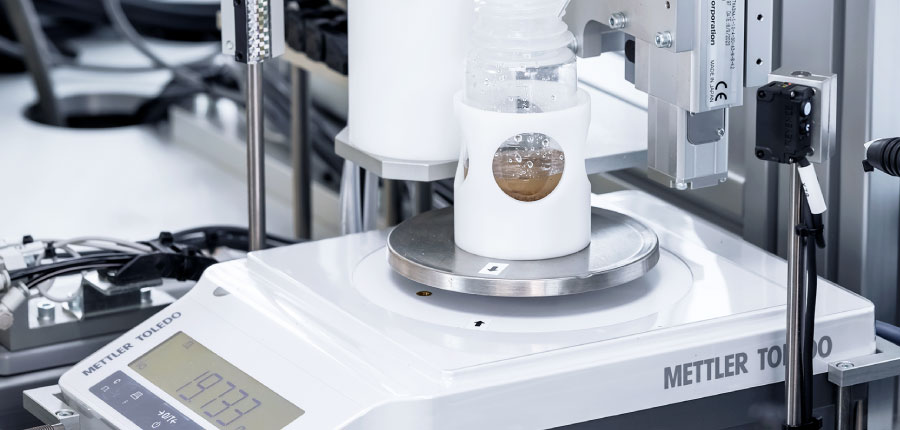

検定付き
電子天秤を搭載

試料の秤量に使用する電子天秤は、イオナイザーで静電気の発生を抑えることでさらなる高精度を追求。ロボットアームにより、天秤へのセットも自動で行います。

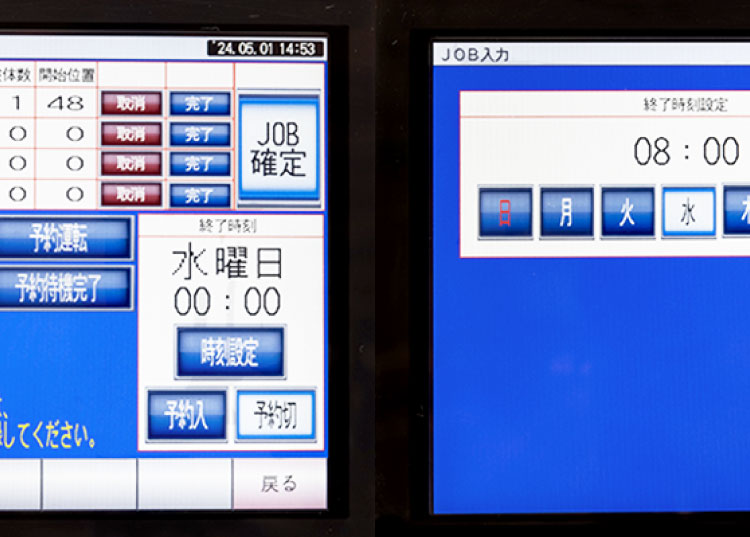

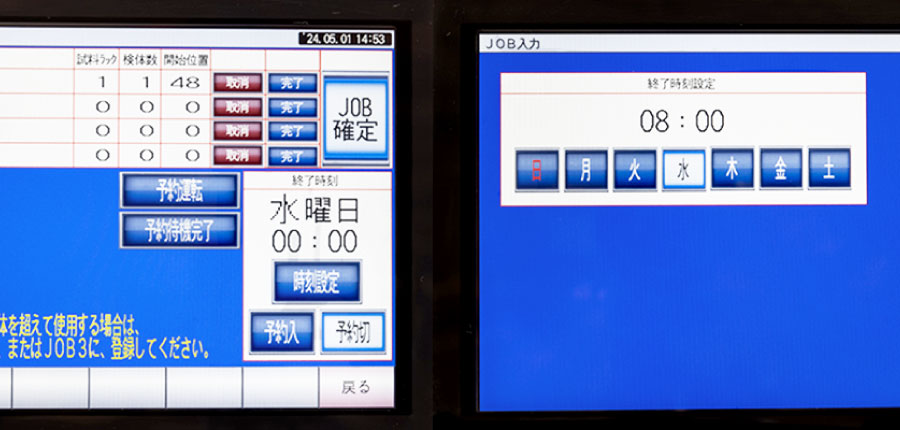

繁忙期の作業効率を高める
便利なタイマー機能

開始時間の設定に加え、出勤時間に合わせた払い出し予約ができる、使いやすいタイマーを搭載。時間経過で変質しやすい試料を分析する際などに、便利な機能です。

自動化によるメリット

  • MERIT01

    前処理時間の短縮（分析装置の高速処理に追従）および夜間作業による効率化

  • MERIT02

    人的作業（前処理作業）による作業工程および精度バラツキの改善

  • MERIT03

    作業履歴管理（トレーサビリティー）・データ保存（秤量・注液量のデータ保存）

処理フロー

半自動型

  • 秤量

    • 抽出項目に伴い、0.1g～10gまでの秤量が可能
    • 抽出容器は、100ml広口ボトル採用
    • 秤量機構には、スプラインシャフトを採用

  • 注液

    • 実秤量値に合わせ希釈量を自動調整
    液土比：CV値 5%以内での合否判定
    注液量：重量（g）→容量（ml）換算切替可能
    試薬タンク：最大8個セット可能

  • プラグ

    • 秤量→注液後、容器へプラグ挿入
    • シリコンプラグ採用

全自動型

  • 試料の秤量

    抽出項目により0.1g～10gの範囲内の秤量・計測作業を自動で行います。

  • 溶媒添加

    試薬液：抽出項目により異なる抽出液および添加量が自動で制御します。
    抽出液：純水・塩酸・硫酸・塩化カリウム等
    標準仕様：5液（10タンクL）までセット可能
    添加量：20ml～60ml（添加量を計測）

  • 振とう

    振とう条件（振とう時間可変式）
    振とう幅：40mm
    振動数：毎分180回

  • 沈殿（静置）

    静置時間：パラメータ設定可能

  • 分注・濾過

    上澄み液：吸引・吐出 2ml～18mlまで抽出可能
    濾紙：No.5 φ100
土壌分析前処理の自動化例

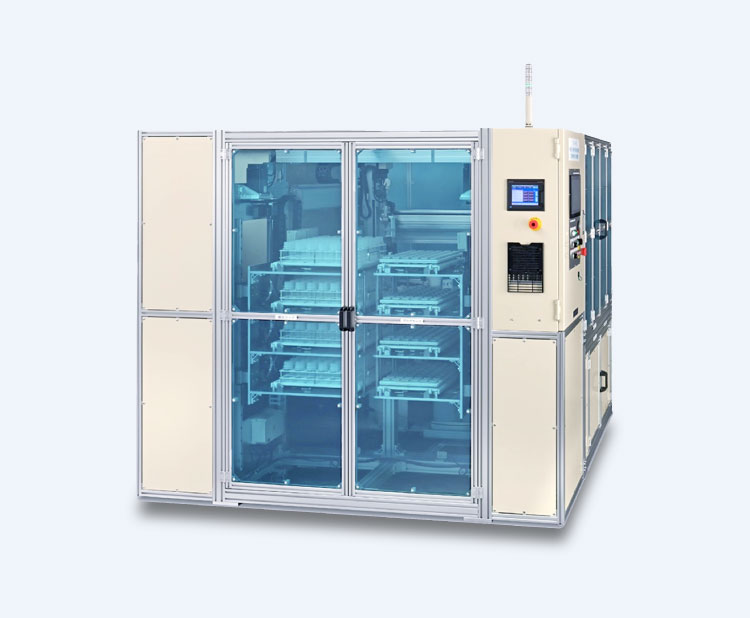

YSA-48HD 半自動型 土壌分析前処理装置

操作性に優れた農業向け土壌分析前処理装置

本装置は秤量・注液工程における自動装置です。また、パレットを複数セットできる段積み機構がついていますので、分析の繁忙期に効果的です。タイマー機能も標準装備です。オプション対応としましては、抽出容器の2種類を取り扱うことも可能です。

装置本体価格：詳細はこちらよりお問合せください。

オプション

  • YSA-48AHDの場合、最大48本／ラックの処理が可能です（40検体、36検体もラインナップしています）。
  • 半自動型 秤量／注液装置および分注／濾過装置もラインナップしています。

基本仕様

諸元
外観寸法 2,000mm（幅）×1,850mm（奥行）×1,800mm（高さ）
装置重量 500kg
電源 装置本体：単相200V 30A（50/60Hz）
エア供給：AC100V 15A（50/60Hz）
設置：D種接地以上
エア供給 エア圧力：0.5MPa以上（別設置用コンプレッサー対応可）
※エアレスタイプもございます。
搬送ロボ

3軸ロボット搭載
秤量・注液エリア　各容器搬送

ロボットハンド
3爪ハンド搭載
秤量装置

秤量可能値
0.1g～10g（表示：0.001g）

自動秤量機構
オリジナル式秤量（スプライン式）＋電子天秤付き

静電防止
イオナイザー搭載
注液装置

試薬注液可能値
10ml～60ml（表示：0.001mg）

自動注液機
注液標準ライン数：1ライン（最大2ライン可能）
定量ポンプ採用＋電子天秤付き

試薬セット可能数
標準試薬セット数：5個
（5個を超えるセット数の場合は別途お見積りします。ただし、最大10個液対応までとなります）
10Lポリタンク（角タンク）

廃液機能
廃液ポンプ＋廃液用10Lタンク
段積機構部

セット可能数
抽出ラックおよびプラグラック　各4ラック

駆動部
ACサーボ搭載

安全機能
ラック飛び出し防止機能搭載
各種ラック（パレット）

抽出ラック
樹脂製ラック　ICタグ付き

プラグラック
樹脂製ラック

試料ラック
樹脂製ラック
操作パネル GOT　GT2510-WXTBD　相当品　搭載

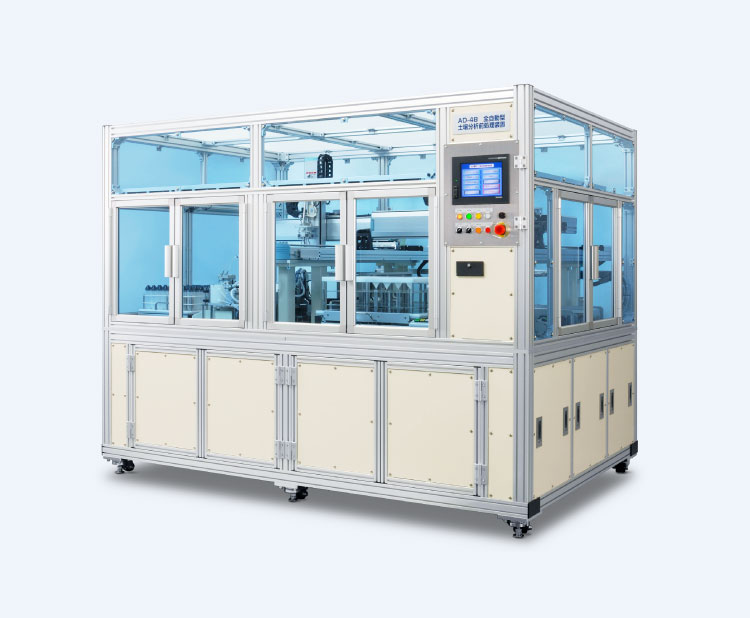

YSA-48A 全自動型 土壌分析前処理装置

試料の秤量～分注・濾過まで、全自動で処理

本装置は、秤量・注液・振とう・（静置）・ろ過の工程を行う自動装置です。分析項目ごとに秤量値・注液量・振とう時間・（静置時間）・ろ過回数をパラメータ設定ができます。全自動の場合、振とう後、ろ過工程に移行されますが、最初の検体と最後の検体で時間の差が発生しますので、分析項目によっては不向きの場合が生じます。

装置本体価格：詳細はこちらよりお問合せください。

オプション

  • ISA-48ADの場合、最大48本／ラックの処理が可能です（40検体、36検体もラインナップしています）。
  • 複数ラックをセット可能とした段積機能をオプションにて対応いたします。
  • 半自動型 秤量／注液装置および分注／濾過装置もラインナップしています。

YSA-48A 全自動型 土壌分析前処理装置の基本仕様は、
下記へお問合せください。
